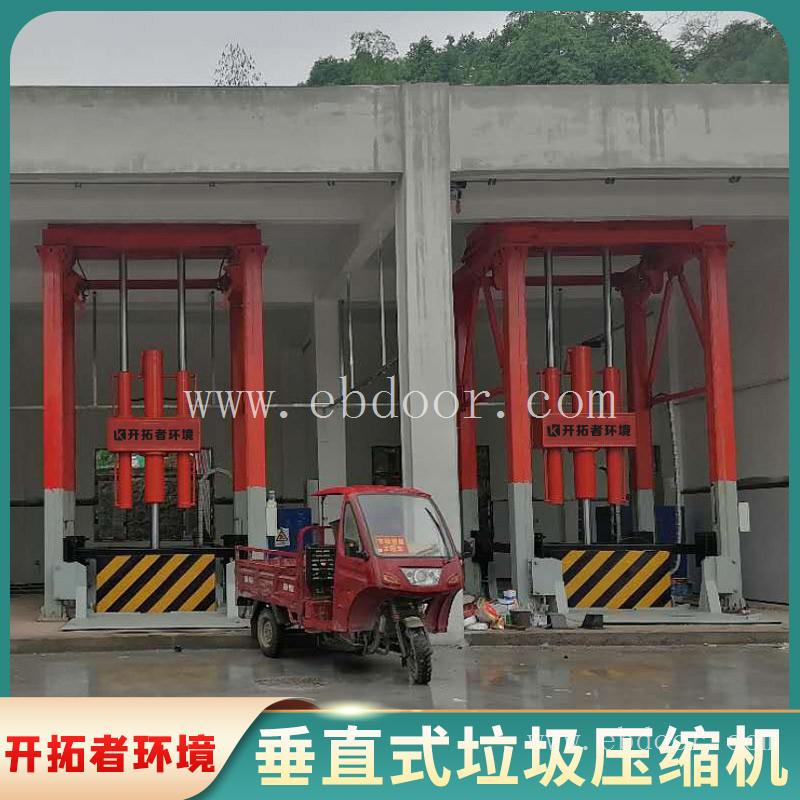

垂直式垃圾转运设备

技术说明

　　1、压缩装置：是垃圾压缩机的主体，由钢框架、导向装置、压台及液压油缸组成，通过压缩油缸的上下运行而对垃圾进行压缩、提升收集箱总成等工作，它的压缩力为120吨；该装置还具有超工作范围报警功能，可大程度上对设备进行保护；挂箱装置安装在压台内，它是由挂箱油缸、转盘、连杆滑销等组成安装在压台上；通过油缸带动滑销进退来控制压台挂上或脱开箱体；

　　压头与压缩油缸采用球铰连接，其支撑臂上装有导向滑块组，以四立柱为导轨上下移动；每个导向滑块均可单独调整定位，上下导向滑块跨距，消除压头压缩垃圾时可能产生的偏转；挂箱机构安装在压头内，其锁销可与垃圾箱上的挂耳连接，利用压头的升降实现垃圾箱的升降。

一体式垃圾站设备厂 供应垂直式 地埋式 移动式 分体式 垃圾转运设备

地埋式垃圾转运设备

产品工艺

　　整机钢板下料采用数控等离子切割机进行下料，避免板材下料时产生变形，有效提高材料的使用性能；焊接采用对称焊接法，主要部件采用对接焊后打V型坡口，进行焊接，以降低焊接产生的变形。

　　涂装工艺流程：

　　1、零部件：喷砂（或抛丸）——喷底漆——喷中涂漆——干燥

　　（1）前处理：焊接后的零部件转入涂装半成品，喷砂（或抛丸）除锈除油，表面清理干净，前处理达到Sa2.5级，喷砂材料选择石英砂（或金刚砂），抛丸选择金属钢丸；

　　（2）喷底漆：经过前处理的零部件在4小时内喷涂一道底漆（雨天、大雾天湿度较大应立即喷底漆），底漆选择丙烯酸聚氨酯底漆；

　　（3）喷中涂漆：底漆喷涂结束后，间隔10min湿碰湿喷涂一道丙烯酸聚氨酯锌黄中涂漆，自然干燥或烘干。底漆中涂两道漆干膜厚度≥50μm。

一体式垃圾站设备厂 供应垂直式 地埋式 移动式 分体式 垃圾转运设备

移动式垃圾转运设备

产品组成

　　整体式垃圾压缩机主要由压缩仓总成、垃圾箱体总成、推头、卸料门、翻斗机构、电控系统及液压系统等组成：

　　1、压缩仓总成、垃圾箱体总成是执行压缩作业的部件，压缩仓是将垃圾进行压缩的通道，垃圾箱是将垃圾压缩后的装载容积；

　　2、推头是将垃圾从压缩仓压入垃圾箱的施压机构，能有效地对垃圾进行破碎和压缩；

　　3、卸料门是将垃圾卸出的装置。

　　4、翻斗机构是压缩机的投料装置，安装在压缩机体的前部。

　　5、电控系统是整个压缩机的控制中枢，所有动作均由PLC程序控制，可实现以下主要功能：

　　（1）液压系统保护：当液压系统油温较高时，系统将自动启动冷却系统。当油温过低时，系统自动启动液压油加热系统，直到油温升高到合适的温度；

　　（2）可实现自动压缩循环，当按下压缩循环按钮，推头可在压缩仓内自动地来回运动；

　　（3）可实现故障自动诊断，当压缩机不能正常工作时，能自动地判断故障原因，并显示在显示屏上；

　　（4）压满报警：当垃圾箱内的垃圾被压装到接近密度时，通过分析液压系统的压力值，从安全、保护设备和效率的角度出发，此时系统自动报警。

　　6、液压系统：整个液压泵站均安装在抽屉式的泵支架上，结构紧凑，节能环保；该系统的主要元件均采用正规厂家产品，提高系统可靠性高，噪声低。

一体式垃圾站设备厂 供应垂直式 地埋式 移动式 分体式 垃圾转运设备

分体式垃圾转运设备

产品组成

　　液压系统

　　垃圾压缩机的液压系统主要由叶片泵、电磁溢流阀、电磁换向阀、调速阀、压力继电器、吸油滤油器、回油滤油器、电动机、空气滤清器、液位计、压力表、油箱、油缸等元器件组成；根据垃圾压装过程中先小后大的受力特点，采用了双泵工控的先进技术，提高压缩机推头前进时小力快速推入，大力慢速压装，推头后退时快速工作，使整套液压控制系统不仅实用、而且动力强大（推力达25吨以上）。

　　具有以下特点：

　　1、叶片泵、电磁溢流阀、电磁换向阀、调速阀等主要元器件采用进口元器件；

　　2、液压系统中设置有油压、油温、油量等参数的显示装置，并且有相应的保护装置及报警装置；

　　3、液压油缸的所有密封件均采用进口件，以提高其有较长的工作寿命。
